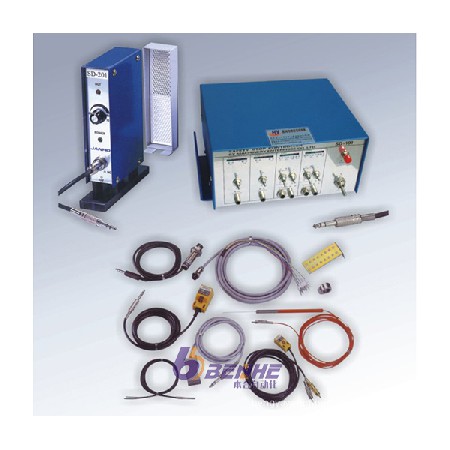

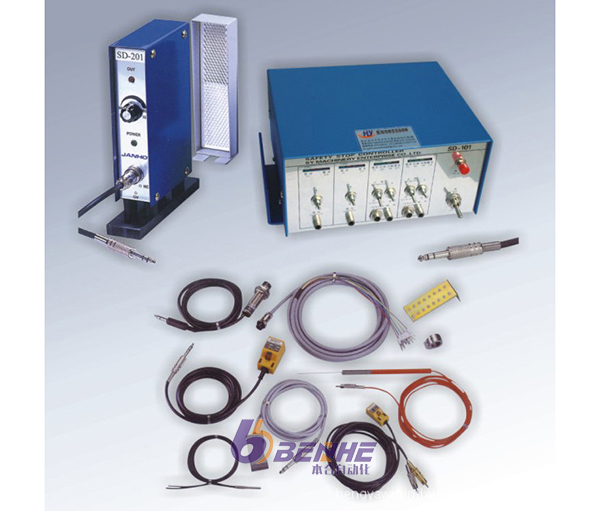

模具安全檢出裝置

●功能簡介

模具安全檢出器又稱模具視覺監視器，主要應用于臥式注塑機、立式注塑機、沖壓機、壓鑄機模具的在線視頻監測，如模內異常監測，產品外觀監測，產品數量監測，表面缺陷或不良品監測等，并適時停機報警，及時保護模具，避免停機修模，模具檢出裝置生產廠家有效提高了產品質量及生活效率。

●主要用途、

1、合模前進行模穴、模芯、產品殘留確認;

2、滑塊位置、頂針頂出返回位置確認;

3、成型中鑲件位置、遺漏檢測;

4、產品是否缺料和毛邊檢測;

5、多色產品色料比例是否正確;

6、防止殘次品連續出現;

7、多穴產品是否殘留監測;

8、非接觸式檢測，提高產品可靠性;

9、高解析度數字相機精密檢測，位置偵測精度、1MM，判斷處理時間、1S;

10、傻瓜式操作界面、對操作人員無特殊要求;

11、支持任意形式檢測區域，任意設定不同區域;

12、配置紅外光源，不受外界光線影響產品的誤報率。

●光電傳感器特長

①檢測距離長

如果在對射型中保留10m以上的檢測距離等，便能實現其他檢測手段（磁性、超聲波等） 無法遠距離檢測。

②對檢測物體的限制少

由于以檢測物體引起的遮光和反射為檢測原理，所以不象接近傳感器等將檢測物體限定在金屬，模具檢出裝置價格，它可對玻璃、塑料、木材、液體等幾乎所有物體進行檢測。

③響應時間短

光本身為高速，并且傳感器的電路都由電子零件構成，所以不包含機械性工作時間，響應時間非常短。

④分辨率高

能通過高級設計技術使投光光束集中在小光點，或通過構成特殊的受光光學系統，來實現高分辨率。也可進行微小物體的檢測和高精度的位置檢測。

⑤可實現非接觸的檢測

可以無須機械性地接觸檢測物體實現檢測，因此不會對檢測物體和傳感器造成損傷。因此，傳感器能長期使用。

⑥可實現顏色判別

通過檢測物體形成的光的反射率和吸收率根據被投光的光線波長和檢測物體的顏色組合而有所差異。利用這種性質，可對檢測物體的顏色進行檢測。

⑦便于調整

在投射可視光的類型中，投光光束是眼睛可見的，便于對檢測物體的位置進行調整。

●特點：

◆0.1μm/1.0μm自動切換 0.1μm/1.0μm可依檢測設定值的大小自動切換，一般而言沖床精度在數μm以內，模具的脫料板則在1.0μm以下，在安定的生產條件下，請以0.1μm為單位的檢測值做檢測。

◆停止通道自動顯示 在異常檢知的停止場合會自動切換到異常通道。

◆檢測頭的隙間顯示 在MONITOR鍵中，OFF的狀態下會顯示感測頭與感應板（脫料板）的間隙，在調節感測頭距離時非常方便。 ◆設定角度顯示

◆角度范圍為接近產品的設定范圍

◆角度設定按鈕 0.0度內部角度全檢測（模具強壓以后檢測） 0.1度~99.9內部角度（模具強壓以前檢測）

◆交換模具時不用調整 感測頭的設定間隙會自動讀取演算，所以在更換模具時感測頭的間隙不超過0.7~1.5 mm范圍內，模具檢出裝置采購，無需調整。

◆每個檢測模具可直接選擇開/關

◆內部角度、外部角度可選擇 依使用模具種類來選擇角度種類，0.0度內部角度是在下死點自動檢測，模具檢出裝置，外部角度/內部角度設定則在脫料板到下死點之間可任意設定。 電 源： AC85～260V 50/60HZ 功 率： 20W 輸出信號：輸出接點1A 1B 接點容量：AC250V 3A 環境溫度：-5℃～50℃ 重 量： 2.5kg 機器尺寸：105W*140H*200D 感應器尺寸：30W*8H*20D 監 測 點 數：SOD-11 一點/SOD-12 兩點 感應線長度：3m，5m兩種運轉速度：2，000spm

想了解更多資訊請加微信 13823917918 觀看更多視頻
